FAQ Personnelle

OrCAD Capture :
    Changer la propriété footprint d'un part de la BIB_ENSEIRB
    Déclarer un "swap pin" dans le part

OrCAD PCB Designer :
    Changer le env ou rajouter lien vers BIB_ENSEIRB
    Où sont les bibliothèques de symboles OrCAD (footprint) ?
    W- (SPMHUT-40): Pick is outside the extent of the drawing ... pick again.
    Impression
    Changer de footprint dans OrCAD PCB
    Mise à jour des symboles et des pastilles sur une board après leur modification dans la bibliothèque
    Modifier des pastilles
    Ajouter les trous dans les pastilles rondes (seulement)


OrCAD Capture :

Changer la propriété footprint d'un part de la BIB_ENSEIRB :
    Ouvrir la bibliothèque
    double clic sur l'élément
    Options > package properties
    modifier "PCB Footprint"
    OK
Si l'élément est déjà présent dans un projet : pour le mettre à jour , ouvrir le projet, doublie clic sur "Design Cache" puis clic droit sur le "pat" faire "Update Cache".

OrCAD PCB Designer :

Changer le env ou rajouter lien vers BIB_ENSEIRB :
Setup > User Preference
    Design Path
        Enchoisir un faire "expand" si besoin puis "ajouter", "déplacer", "détruire".
OK
Le fichier env de H:/pcbenv en est modifié

Où sont les bibliothèques de symboles OrCAD (footprint) ?

c:\ORCAD\ORCAD_xx\share\pcb\pcb_lib\symbols

W- (SPMHUT-40): Pick is outside the extent of the drawing ... pick again.

Clic droit > Quick Utilities > Design Parameter
Onglet "Design" chapitre "Extends".
Modifier les valeurs.

Impression :

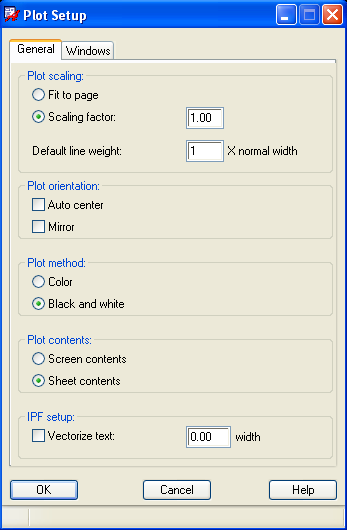

File > Plot Setup...

File > Plot Preview...
pour voir si tout va bien
File > Plot ...

Changer de footprint dans OrCAD PCB :

Une propriété "ALT_SYMBOLS" doit d'abord être crée dans le "part" de OrCAD Capture.
    ouvrir la bibliothèque de "parts"
    double clic sur le part
    "Options > Part Properties..."
    new
    Name = ALT_SYMBOLS
    Value = la liste des "footprint" séparées d'une virgule
    OK
Sauver la bibliothèque.
Mettre à jour les "parts" : doublie clic sur "Design Cache" puis clic droit sur le "pat" faire "Update Cache".

Pendant le placement manuel lorsque vous avez sélectionné le composant à placer et qu'il se trouve sur le curseur, juste avant de le placer vous pouvez faire "clic droit > Alt Symbol > choisir parmis la liste disponible".
Si le composant est déjà placé :
    - il faut l'enlever, pour cela : "clic droit sur le composant > Symbol > Unplace Component". Puis replacer-le comme décrit ci-dessus.
    - il faut le déplacer avec "clic droit > move" puis "clic droit > Alt Symbols" puis le placer.

Mise à jour des symboles et des pastilles sur une board après leur modification dans la bibliothèque

Pour les symbols : "Place > Update Symbols"
Pour les pastilles : "Tools > Padstacks > Refresh"

Modifier des pastilles :

"Tools > Padstack > Modify Design Padstack"
voir dans onglet "Options" à droite.
Pour modifier sur toute la carte : Edit = Definition
Pour modifier sur seulement un composant : Edit = Instance
Remplir puis cliquer "Edit"
Renseigner les onglets "Parameters" et "Layers" de la fenêtre "Pad Designer" puis "File > Update to Design".

Ajouter les trous dans les pastilles rondes (seulement)

Seulement possible pour les pastilles rondes non connectées (piste ou plan) sous GerbTool (OrCAD Layout) avec "setup > aperture" en chageant toutes les apertures en "donut".

Déclarer un "swap pin" dans le part

Ouvrir la bibliothèque, ouvrir le part, "View package" puis "Edit > Properties ..."
Mettre la même valeur de "pingroup" pour rendre permutable des pins à l'intérieur d'un même "désignator".
